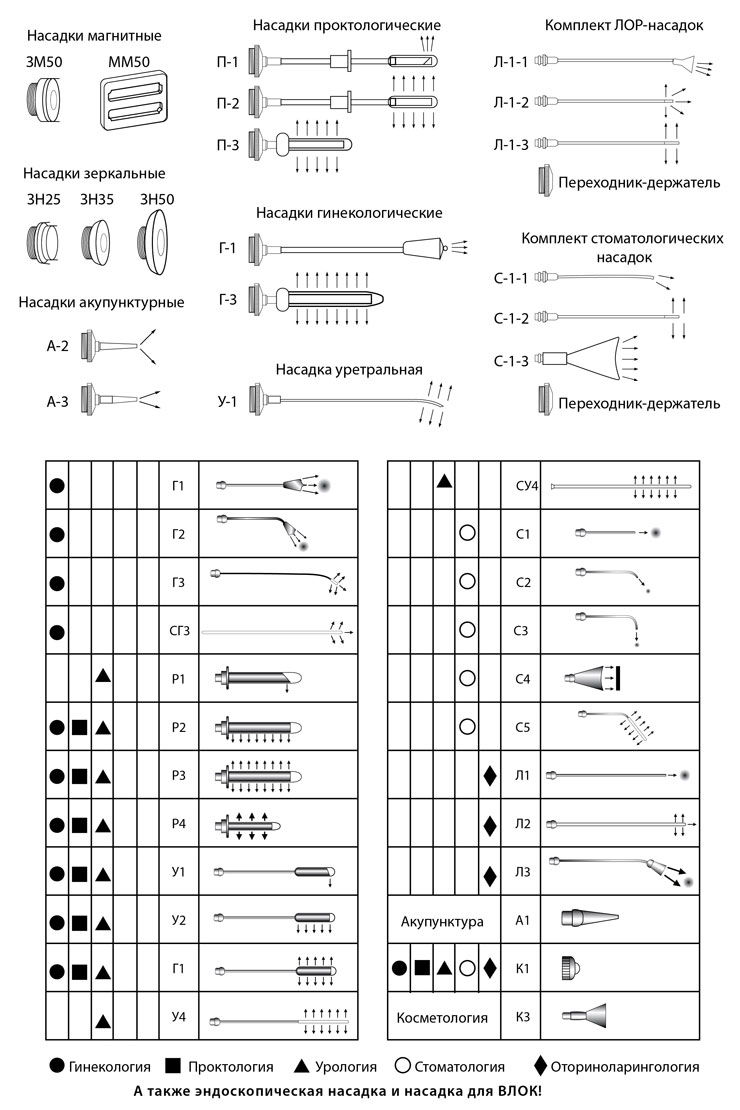

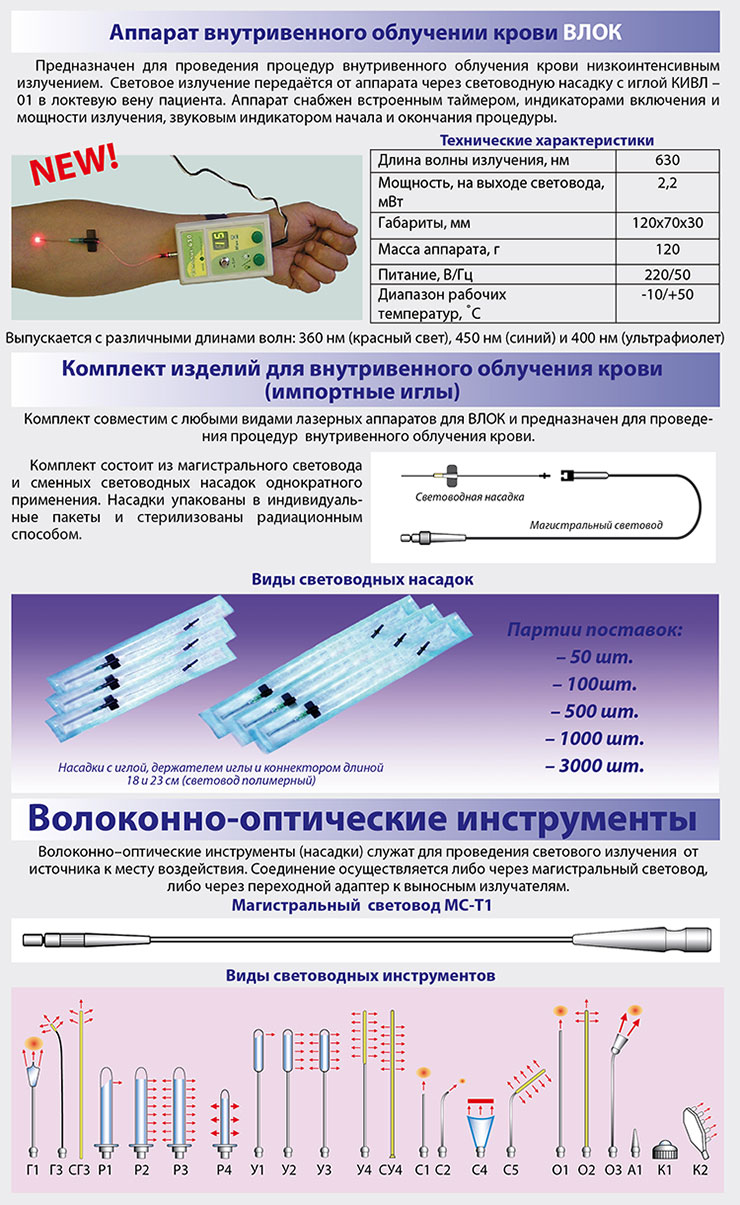

Аппарат внутривенной лазерной обработки крови (ВЛОК)

Аппарат ВЛОК.pdf

Хирургический лазерный скальпель модель СО2 лазера CosmoPulse 25

Хирургический лазерный скальпель модель СО2 лазера CosmoPulse 25.pdf

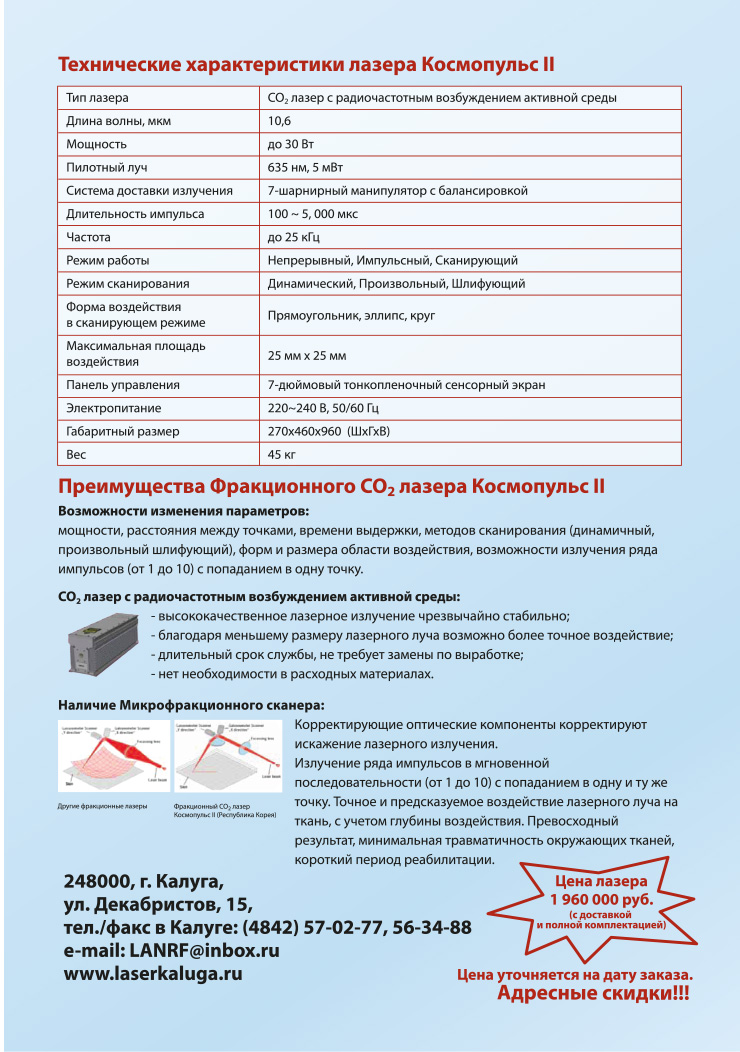

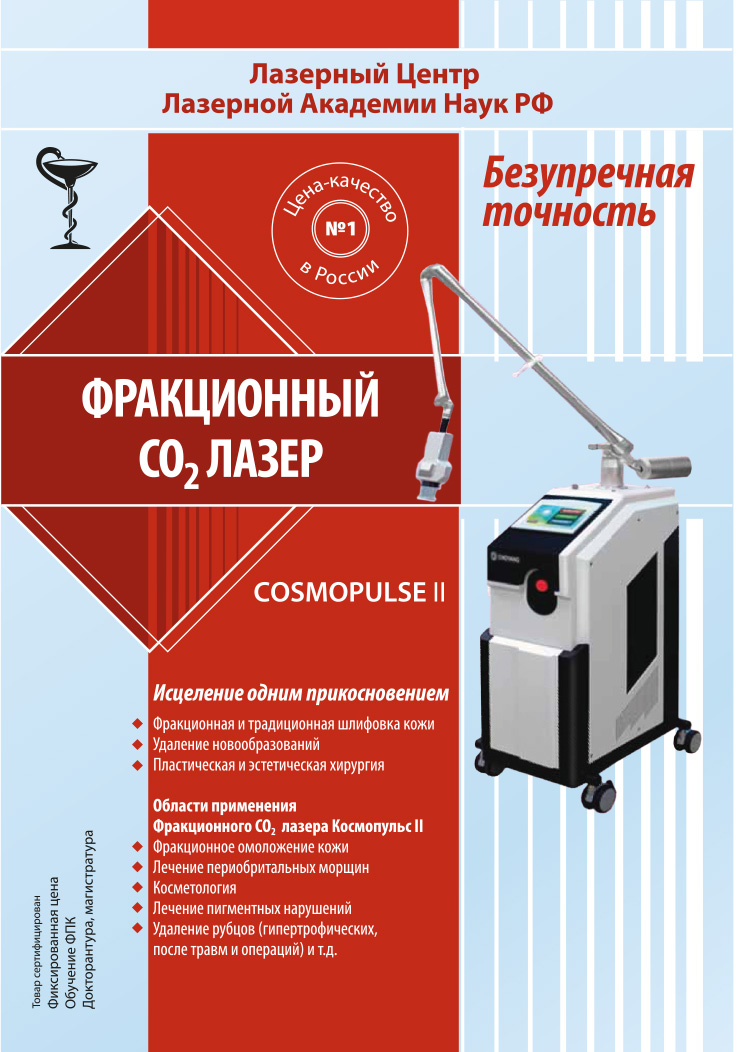

Фракционный лазер СО2 лазера CosmoPulse II

Фракционный лазер СО2 лазера CosmoPulse II

Прибор медицинский «Флуовизор» 1

Флуовизор 1 является диагностическим прибором, применяемым совместно с одним из препаратов, применяемых в фотодинамической терапии, например, Фотодитазин, и излучателем красного спектрального диапазона с длиной волны 660-670 нм и спектральной шириной ± 10 нм. В качестве излучателя может применяться как лазер, так и мощный светодиод.

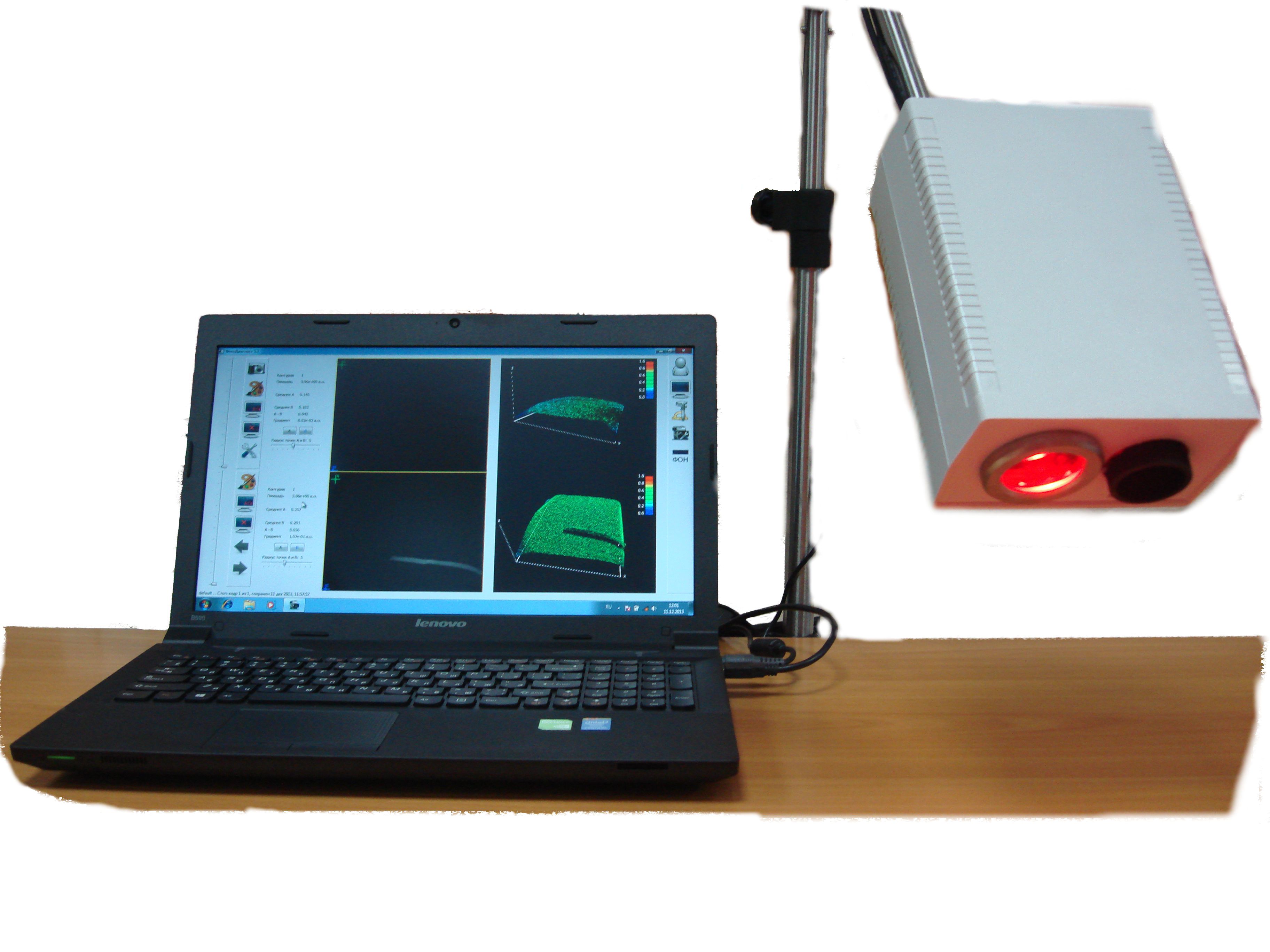

Флуовизор 1(рис .1) состоит из чувствительной черно-белой TV-камеры с разрешением 530 тв строк, высокоселективного фильтра, предназначенного для предотвращения попадания возбуждающего лазерного излучения в ТВ камеру, персонального компьютера (ноутбук), специального программного обеспечения для обработки сигнала с ТV-камеры, адаптера питания ТV-камеры и специальной платы захвата и обработки сигнала с камеры.

Рис.1

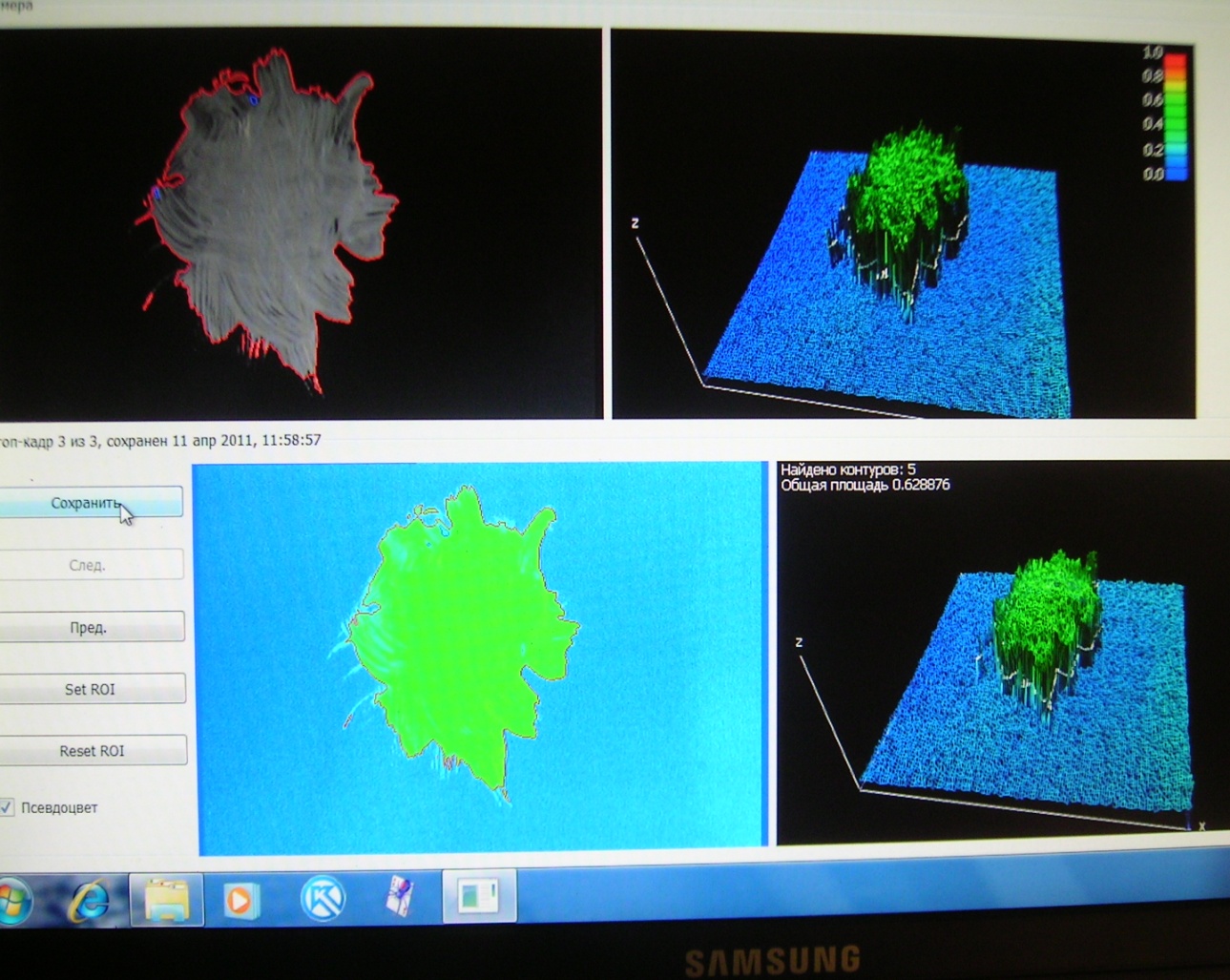

После введения в кровь больного препарата типа (Фотодитазин) и накопления его в опухоли, исследуемая область освещается излучением с длиной волны 660-670 нм. На экране компьютера возникает картина, изображенная на рис.2 и рис.3.

Рис.2                                                            Рис.3
Слева вверху можно наблюдать исследуемый объект в реальном времени, которым является опухоль с повышенной концентрацией препарата (известно, что опухоль накапливает препарат в 10-15 раз интенсивнее, чем здоровые ткани). Под воздействием излучения 660-670 нм препарат начинает флюоресцировать. Таким образом, в левом верхнем углу мы видим опухоль, подсвеченную излучением флюоресценции, которое распространяется из ее тела и четко показывает ее границы и место дислокации.
Справа вверху можно видеть 3D график распределения препарата в опухоли, причем, чем выше интенсивность флюоресценции, тем выше концентрация препарата в этом месте. Кроме того, на графике можно задать любой уровень от 0 до 100% (обозначен на графике белой замкнутой линией), интенсивность флюоресценции на котором равна определенному количеству % от максимального ее значения. Этот уровень фиксируется на левом верхнем изображении в виде красной ограничивающей линии. Таким образом, можно на реальном изображении определить распределение препарата по телу опухоли.
Для увеличения контраста в левом нижнем углу реальное изображение может быть продублировано, но может быть представлено в псевдоцветном виде, который позволяет с большей точностью определять границы опухоли.
Два нижних изображения могут быть сохранены в любой момент времени в памяти компьютера и впоследствии быть проанализированы. Если одновременно с диагностикой проводится лечение, то по амплитуде флюоресценции можно судить о времени проведения процедуры, так как после уменьшения амплитуды до «0» облучение можно прекращать.
Стоимость прибора медицинского «Флуовизор» = 190 000 рублей

Прибор медицинский «Флуовизор» 2

Устройство  «Флуовизор» предназначено для мониторинга фотодинамической терапии (ФДТ) при использовании фотосенсибилизаторов (ФС) хлоринового ряда.
Принцип работы устройства использует следующие свойства фотосенсибилизирующего препарата:
избирательное накопление в пораженных участках биотканей;
флуоресценция при воздействии излучением узкого спектра низкой интенсивности;
снижение интенсивности флуоресценции после воздействия интенсивного лазерного излучения (эффект фотобличинга).
Освещение поверхности биотканей с помощью встроенных основного и дополнительного осветительных светодиодов приводит к появлению флуоресценции препарата, что позволяет провести анализ пространственного распределения интенсивности флуоресценции ФС и помогает проводить диагностику онкологических заболеваний различных локализаций, а также  косвенно оценить степень накопления препарата.
В комплексе со специализированными лазерными медицинскими аппаратами для ФДТ, устройство позволяет осуществлять мониторинг процесса фотодинамического воздействия интенсивным лазерным излучением и произвести оценку динамики снижения интенсивности флуоресценции области накопления препарата (эффекта фотобличинга). Мониторинг осуществляется путем разбиения расчетного времени облучения на несколько временных промежутков, с паузами 10-20 секунд в течении которых устройство «Флуовизор» в автоматическом режиме обнаруживает отключение излучения лазера, проводит измерение интенсивности флуоресценции ФС и добавляет результат на график мониторинга.
Предварительные исследования [S.Gamayunov, etal., PLM 5, 2016] показали, что низкий фотобличинг является признаком неэффективности ФДТ.

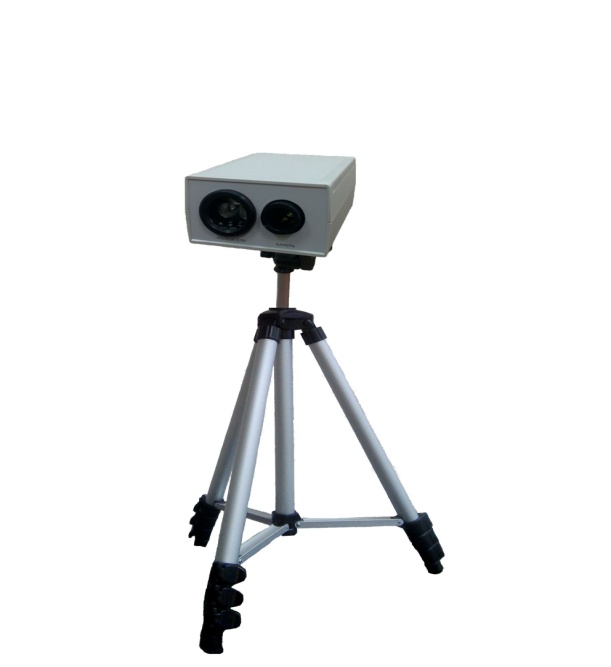

Устройство (Рис.4) представляет собой техническую систему, которая состоит из следующих основных частей:
Оптического блока с видеокамерой на основе высокочувствительной монохромной ПЗС матрицы  и селективного узкополосного оптического фильтра, дополненных осветительными светодиодами, цифровым блоком управления и видеозахвата для обеспечения необходимых режимов работы ПЗС матрицы, оцифровки и передачи изображения в персональный компьютер;
Стойки для размещения оптического блока;
Персонального компьютера (ноутбука);
Соединительных кабелей и блока питания;
Программного обеспечения, выполняющего анализ цифрового видеосигнала в реальном времени.

Преимуществами «Флуовизора» 2 являются:
- компенсация фонового излучения, что позволяет количественно оценивать интенсивность флуоресценции;
- автоматизированное отслеживание положения опухолевого узла в процессе фотодинамического воздействия;
- возможность получения флуоресцентных изображений при возбуждении различными источниками  – 400 и 660 нм;
- отображение данных об интенсивности флуоресценции в опухолевом узле и отображение кинетики фотобличинка;
- протоколирование результатов исследования.

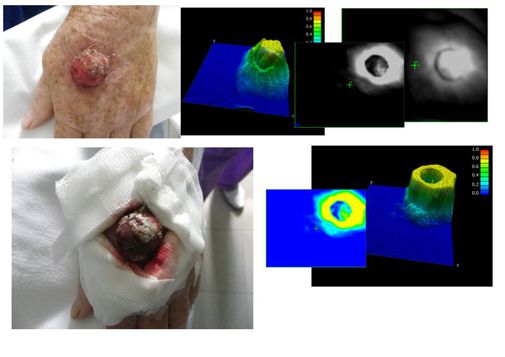

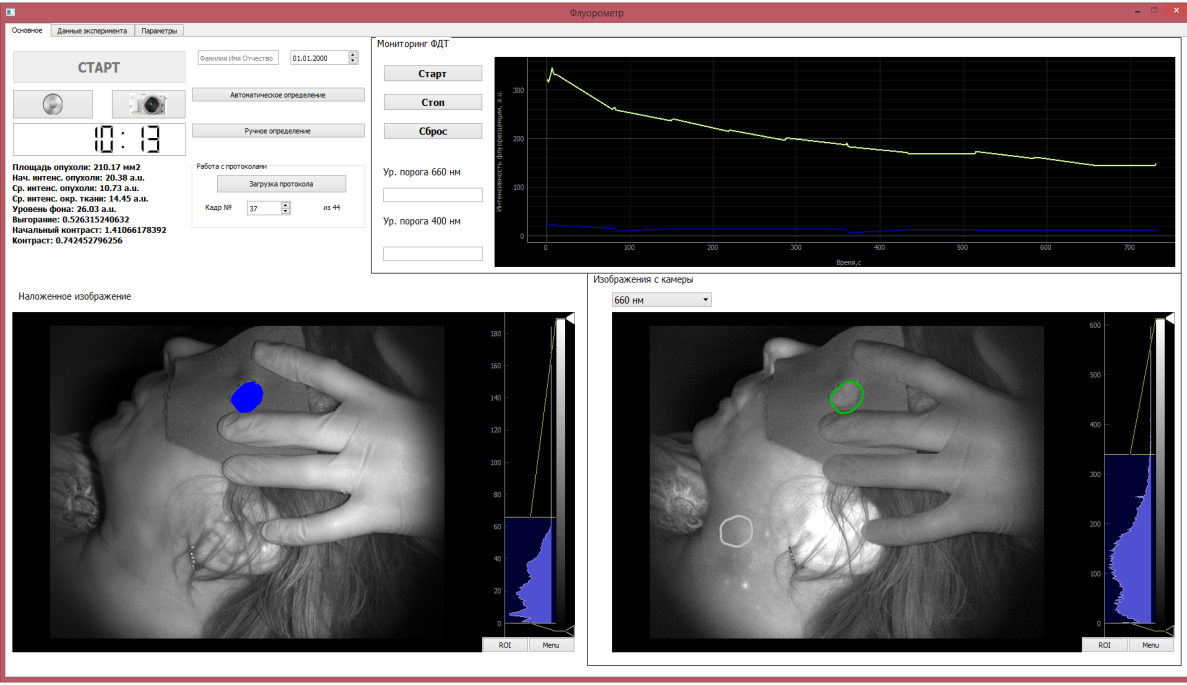

Рис. 5

Стоимость прибора медицинского «Флуовизор» 2 составляет 280 000 рублей.

Список литературы и методического материала


п/п

Автор

Название

 Цена
 руб.

1

Картелишев А.В.,
Колупаев Г.П.,
Евстигнеев А.Р.

Технологии этапной комбинированной магнитолазерной терапии в комплексном лечении психосоматических расстройств. – 64 с.



300=

2

Методическое пособие для врачей. Исмаилова Л.В., Крикунова Л.И.,
 Евстигнеев А.Р.

Магнито-лазерная терапия в профилактике и лечении инфекционно-воспалительных осложнений послеоперационных ран у гинекологических больных. – 16 с.



200=

3

Метод. пособие для врачей
Кондратьева Е.А.
Крикунова Л.И. и др.

Комбинированная лазерная терапия в лечении больных с фоновыми и предраковыми заболеваниями шейки матки. – 20 с.



200=

4

Картелишев В.А., Румянцева А.Г.,
Евстигнеев А.Р. и др.

Лазерная терапия и профилактика.
- 400 с. (учебник МЗ РФ)

3000=

5

М.Александров

Лазерная клиническая биофотометрия. – 586 с.

3000=

6

Р.Баграмов,
М.Александров,

Лазеры в стоматологии, челюстно-лицевой и реконструктивно-пластической хирургии. – 580 с.



3000=

7

Н.И.Сюч, В.Н.Шабалин, С.В.Бабакова

Показания к назначению и оценка эффективности лазеротерапии у больных ишемической болезнью сердца.
Методические рекомендации № 96/214. с. 12



50=

8

Сборник ГОСТов, СНиПов

В помощь практикующему врачу.
Приказы, выдержки из СНиПов. – 43с.

300=

9

Транскраниальная физиотерапия (Магнитотерапия и ее сочетание с электростимуляцией) / Сборник статей под редакцией А.К.Куликова, Н.В.Болотовой, Ю.М.Райгородского, Саратов, Изд.Сар.Мед.Ун-та. 2013. – 384 с.



1000=

10

Картелишев В.А., Евстигнеев А.Р., Румянцев А.Г.,

Лазерная терапия и профилактика в педиатрической практике. Руководство для врачей. 672 с., ил.,  2016г.

3000=

Фотодинамика. Косметология

11

А.Ф.Цыб, М.А.Каплан, Ю.С.Романко и др.

Клинические аспекты фотодинамической терапии.  – 264 с.

1500=

12

Фотодинамическая терапия в стоматологии и в лечении ЛОР-заболеваний (сборник методик). – 64 с.



500=

13

О.М.Демина, А.В.Картелишев

Угревая болезнь. Комбинированная лазерная и фотодинамическая терапия. Руководство для врачей. 160с., ил., 2017г.



1500=

14

Е.И.Карпова, А.В.Картелишев.

«Контурная инъекционная пластика мягких тканей лица. Система оптимизации».
Руководство для врачей. 213 с., с цветными иллюстрациями , 2016г.



3000=

15

Баховец Н.В.

Аппаратная косметология. Лазерная терапия. (инфракрасные лазеры; баролазерный лимфодренаж; биоревитализация). 68 стр., 2011г.



1000=

16

Дж.С.Доувер

Лазеро- и светолечение. Том 1. Сосудистые нарушения. Гиперпигментация. Рубцы. Кожные болезни. Эпиляция



3000=

17

М.А.Каплан, Ю.С.Романко, В.В.Попучиев,
В.Н.Капинус

Атлас Фотодинамической терапии. (Предназначен для врачей различных специальностей). Москва,2015г., 184 с., цв.ил.



2000=

18

Е.Ф.Странадко,
В.Н.Волгин,
М.В.Рябов

Фотодинамическая терапия рака кожи. (Атлас клинических наблюдений). Москва, 2013г., 89 с., цв.ил.



500=

19

Е.Ф.Странадко,
В.Н.Волгин,
Т.И.Малова,
М.В.Рябов,
П.Б.Попов

Фотодинамическая терпия рака ЛОР-органов. (Атлас клинических наблюдений). Москва, 2016г. 114с., цв.ил.



500=

20

М.А.Каплан, В.Н.Капинус, Е.В.Ярославцева-Исаева,
И.С.Спиченкова, Е.В.Горанская, А.М.Шубина

Методические рекомендации по клиническому применению фотосенсибилизатора «Фотодитазин» для внутривенной системной фотодинамической терапии. Под редакцией д.м.н., профессора, заведующего отделом фотодинамической диагностики и терапии Каплана М.А.. Москва, 2014г.,





150=
